미세기포(마이크로·나노버블)란? 원리와 적용처
미세기포는 지름 수십 ㎛의 마이크로버블과 1㎛ 미만(약 700~1,000nm)의 나노버블을 말합니다. 같은 공기량에서 500nm 기포는 50㎛ 기포보다 표면적이 1만 배 넓어, 부력으로 2분 안에 탁수를 정화하고 용존산소를 최대 90ppm까지 높이며 붕괴 시 폭발력으로 세척·소독을 합니다. 나루환경기술은 기존 DAF 대비 전력 0.45kW(약 1/14 운전비)의 저에너지 장치로 이 기술을 수처리 현장에 적용합니다.
- 측정 평균 기포 크기854 nm
- 표면적(500nm vs 50㎛)10,000 배
- 용존산소(공기/산소)45 / 90 ppm
- 부상 정화 소요약 2.0 분
- 소비전력(DAF 대비)0.45 / 6.08 kW
기포가 가진 세 가지 잠재 에너지
기포는 펌프·프로펠러의 소음과 손상(캐비테이션)을 일으키는 해로운 존재이기도 하지만, 크기와 전하를 조절하면 약품 없이 물을 정화하는 청정 소재가 됩니다. 활용 원리는 부력, 물질전달력, 폭발력 세 가지입니다.
① 부력
기포가 오염 입자에 붙어 수면으로 띄워 올립니다. 탁수를 0.4분부터 2.0분 사이에 분리합니다.
② 물질전달력
넓은 표면적으로 산소·오존 등 기체를 물에 빠르게 녹입니다. 용존산소를 공기 45ppm, 산소 90ppm까지 올립니다.
③ 폭발력
기포가 터지거나 수축할 때 압력과 충격파가 발생합니다. 세척·소독·소형 동력에 씁니다.
| 에너지 | 작용 | 주요 적용 분야 |
|---|---|---|
| 부력 | 입자 부착 후 부상 분리(DAF) | 녹조 제거, 정수처리·해수담수 전처리, 상·하수처리, 제지산업, 사금채취 |
| 물질전달력 | 기체(O₂, O₃) 신속 용해 | 하수처리 폭기, 양식장·수족관·활어차, 오존 고도산화, 혐기 퇴적물 호기화, 수경재배 |
| 폭발력 | 표면 파열·응집·초음파 수축 | 유류오염토양 세척, 농·수산물 세척, 반도체·정밀 세정, 소독, 의료 세척 |
작을수록 커지는 효과: 나노버블의 특성
기포 크기가 작아질수록 잠재 에너지는 기하급수적으로 커집니다. 같은 부피의 공기를 500nm 기포로 만들면 50㎛ 기포보다 개수는 100만 배, 표면적은 1만 배가 됩니다.
| 항목 | 50 ㎛ 기포 | 500 nm 기포 |
|---|---|---|
| 공기 부피 | 1 | 1 (동일) |
| 기포 개수 | 1 | 1,000,000 배 |
| 표면적 | 1 | 10,000 배 |
| 부상 속도 | 수면으로 빠르게 이탈 | 4.58×10⁻⁷ m/s (하루 약 40cm, Stokes 식 예측 7.5mm) |
| 용존산소(DO) | — | 공기 45 ppm / 산소 90 ppm |
- 마이크로버블: 수십 ㎛, 부상 분리(DAF)·녹조 수거에 적합

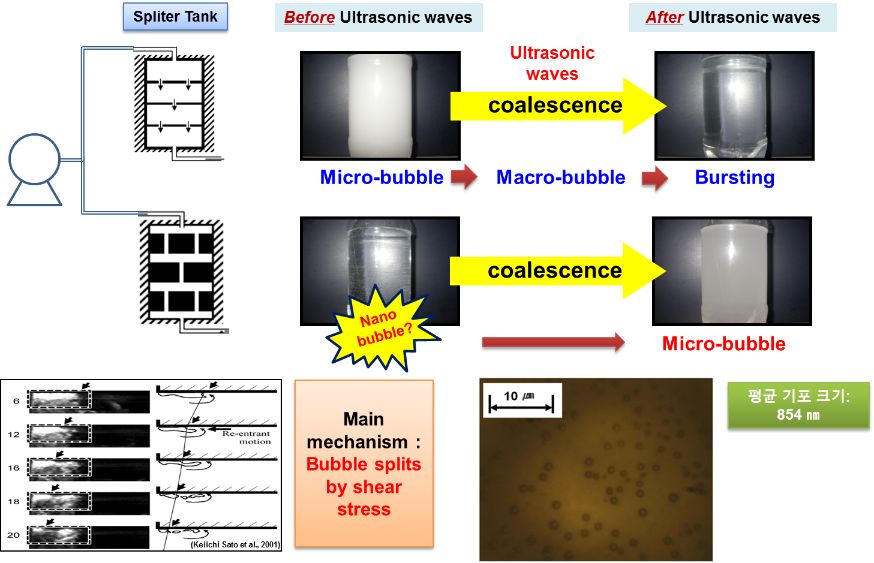

- 서브마이크론(나노) 버블: 약 700~1,000nm, 실험 측정 평균 854nm. 수중 체류 시간이 길어 기체 용해·세척에 유리
- 기포 크기·제타전위(+ 전하)·발생량을 측정·조절해 부상 속도, 부착력(약품 주입량), 장치 개수를 최적화
부력: 2분 안에 탁수를 맑게

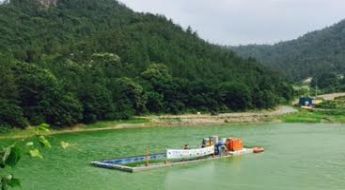

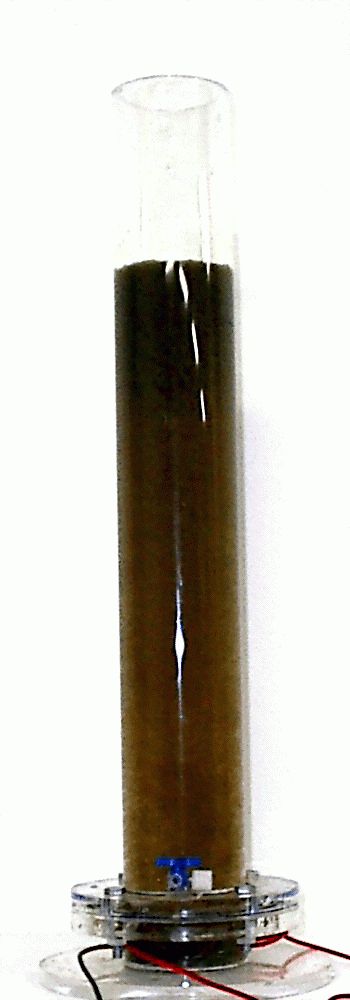

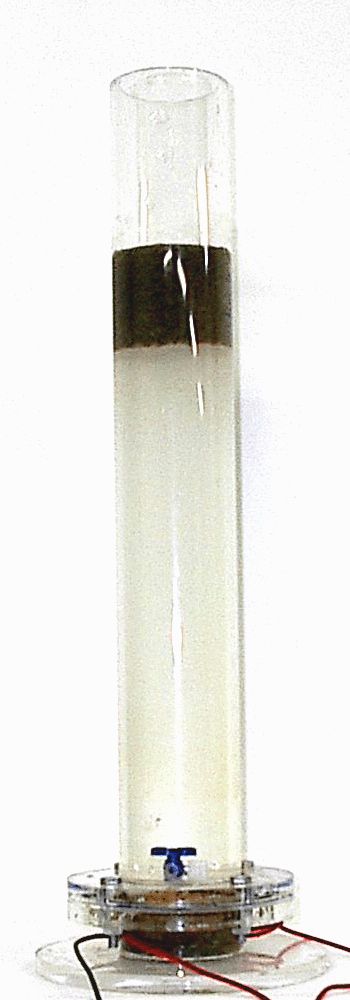

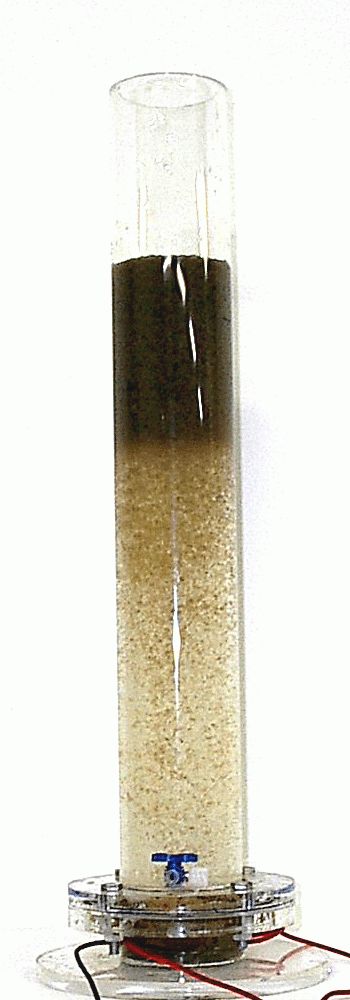

미세기포가 부유 물질에 달라붙어 수면으로 떠오르면, 칼럼 시험에서 0.4분 만에 분리가 시작되고 2.0분이면 하부 물이 맑아집니다. 이 원리를 정수장·해수담수화 전처리(DAF)와 하천·호수 녹조 제거선에 적용합니다.
- 부상: 저에너지 기포발생장치로 부유·침전 물질을 띄움
- 수거: 펜스·드럼·스크레이퍼로 스컴 수거
- 탈수: 탈수용 지오텍스타일과 기포 폭발력으로 슬러지 농축·탈수
물질전달력: 용존산소 45~90ppm

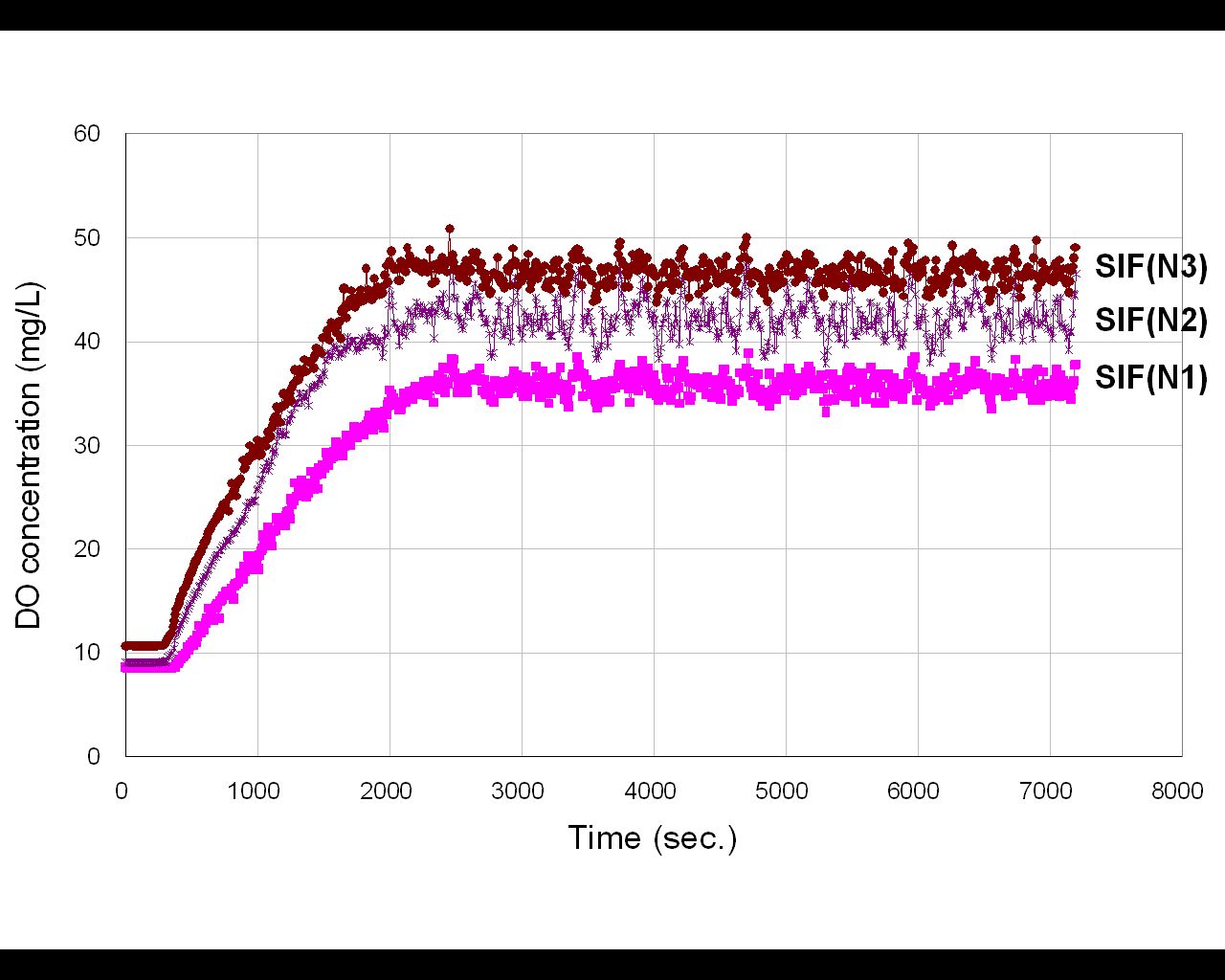

폭기는 기포로 기체를 물에 녹이는 공정으로, 산소 공급·미생물 활성화·오존 소독에 쓰입니다. 미세기포는 표면적이 넓어 약품 없이 단순하고 저비용으로 용존산소를 높입니다. 노즐 구성에 따라 약 2,000초 후 35~47mg/L에서 안정화되었습니다.
- 하수처리장·고효율 폭기
- 양식장·활어 수조차량·어항 산소 공급 (양식장 적용)
- 오존(O₃) 고도산화 처리, 혐기 퇴적물 호기화

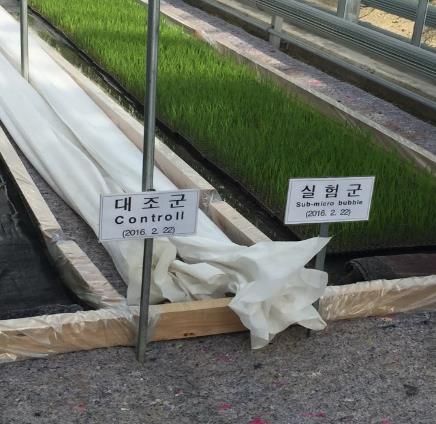

- 수경재배·모종 생육
폭발력: 세척과 소독
기포가 수면에서 터지거나, 초음파로 응집·수축할 때 강한 압력과 충격파가 생깁니다. 이 힘으로 토양의 기름을 떼어내고 정밀 부품을 세정하며 세균을 파괴합니다.
| 방식 | 위치 | 방법 | 에너지 |
|---|---|---|---|

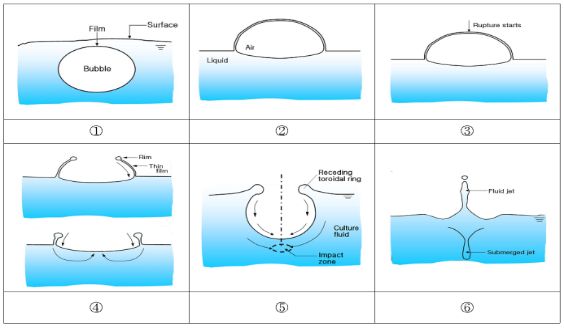

| 파열(Bursting) | 수표면 | 자발적 | 45,000 N/m² |
| 응집(Coalescence) | 수중 | 초음파 | 약 30,000 N/m² |
| 수축(Contraction) | 수중 | 초음파 | 50,000 ℃, 충격파 |
기존 DAF와 저에너지 기포발생장치 비교
서울대학교 건설환경종합연구소와의 연구를 기반으로 개발한 저에너지 기포발생장치는 공기압축기 없이 고효율 펌프와 혼합 챔버만으로 양(+)전하 기포를 대량 생성합니다.
| 항목 | 기존 DAF | 저에너지 기포발생장치 |
|---|---|---|
| 구성 | 펌프 + 공기압축기 + 포화조 | 고효율 펌프 + 혼합 챔버 |
| 소비전력 | 6.08 kW | 0.45 kW |
| 운전비용 | 14 | 1 |
| 설치비용 | 고비용 | 저비용 (DAF ≫ 신장치) |
| 기포 특성 | — | 크기·제타전위·발생량 측정 및 조절 |
자주 묻는 질문
미세기포와 나노버블은 크기가 어떻게 다른가요?
마이크로버블은 수십 ㎛ 크기의 기포이고, 나노버블(서브마이크론 기포)은 1㎛보다 작은 약 700~1,000nm 크기의 기포입니다. 나루환경기술 실험에서 측정한 평균 기포 크기는 854nm였습니다. 같은 공기량이라도 500nm 기포는 50㎛ 기포보다 개수가 100만 배, 표면적이 1만 배 많습니다.
나노버블은 왜 물속에 오래 머무르나요?
크기가 매우 작아 부상 속도가 극히 느리기 때문입니다. 약 500nm 기포의 상승 속도는 4.58×10⁻⁷m/s로 하루에 약 40cm만 올라갑니다. 일반 기포는 수 초 만에 수면으로 빠져나가지만, 나노버블은 물속에 오래 남아 기체를 녹이고 오염물질과 접촉할 시간이 길어집니다.
미세기포로 용존산소를 얼마나 높일 수 있나요?
공기를 사용하면 용존산소(DO)를 약 45ppm, 순수 산소를 사용하면 약 90ppm까지 높일 수 있습니다. 일반 상온 물의 포화 용존산소가 10mg/L 안팎인 것과 비교하면 수 배 높은 수준입니다. 실험에서는 약 2,000초 운전 후 35~47mg/L 범위에서 안정적으로 유지되었습니다.
미세기포 발생장치는 어디에 쓰이나요?
부력, 물질전달력, 폭발력 세 가지 성질에 따라 적용처가 나뉩니다. 부력은 녹조 제거, 정수·해수담수 전처리(DAF), 제지·하수처리에, 물질전달력은 양식장 폭기, 오존 고도산화, 수경재배에, 폭발력은 유류오염토양 세척, 정밀 세정, 소독에 쓰입니다. 하천·호수부터 가정용 세척까지 규모를 맞춰 설계합니다.
기존 DAF 장치보다 전력이 얼마나 적게 드나요?
같은 기포 발생 기준으로 기존 DAF는 약 6.08kW, 저에너지 기포발생장치는 약 0.45kW를 사용합니다. 공기압축기와 대형 포화조 없이 펌프와 혼합 챔버로 기포를 만들기 때문이며, 운전비용은 DAF 대비 약 14분의 1 수준입니다. 설치비 역시 장비 구성이 단순해 크게 낮아집니다.
