나노버블 발생장치
나노버블은 지름 1㎛ 미만(약 700~1,000nm)의 초미세기포로, 약 500nm 기포는 하루 약 40cm만 떠올라 물속에 오래 머뭅니다. 같은 공기량에서 50㎛ 기포보다 표면적이 1만 배 넓어 용존산소를 최대 90ppm까지 높입니다. 나루환경기술은 1.8kW 펌프로 약 100L/min을 토출하는 중형 나노버블 발생장치를 베트남 정부에 납품했습니다.
- 기포 크기1㎛ 미만
- 부상 속도(500nm)하루 약 40cm
- 표면적(500nm vs 50㎛)10,000 배
- 용존산소(공기/산소)45 / 90 ppm
- 납품 장치1.8kW · 100L/min
나노버블의 네 가지 특성
기포는 작아질수록 잠재 에너지가 기하급수적으로 커집니다. 나노버블은 부력보다 체류·물질전달·폭발력이 두드러지는 기포입니다.
① 느린 부상 속도
약 500nm 기포의 상승 속도는 4.58×10⁻⁷m/s, 하루 약 40cm입니다. 수면으로 빠져나가지 않고 물속에 남습니다.
② 긴 체류와 기체 전달
오래 머무는 동안 기체가 녹아 용존산소가 공기 사용 시 약 45ppm, 순산소 사용 시 약 90ppm까지 올라갑니다.
③ 넓은 표면적
같은 공기량을 500nm로 나누면 50㎛ 기포보다 개수 100만 배, 표면적 1만 배가 됩니다.
④ 제타전위
보통 조건에서 기포는 -10~-30mV 음전하를 띱니다. pH 6~8 물에 Al³⁺ 응집제를 넣으면 양전하 기포로 조절할 수 있습니다.
| 항목 | 마이크로버블 50㎛ | 나노버블 500nm |
|---|---|---|
| 공기 부피 | 1 | 1 (동일) |
| 기포 개수 | 1 | 1,000,000 |
| 표면적 | 1 | 10,000 |
| 상승 속도 | 수 분 내 수면 도달 | 4.58×10⁻⁷m/s (하루 약 40cm) |
마이크로버블과 나노버블 비교
두 기포는 크기만 다른 것이 아니라 쓰임새가 다릅니다. 오염물을 빨리 띄워야 하면 마이크로버블 발생장치, 물속에 오래 머물며 기체를 녹이거나 터뜨려야 하면 나노버블이 맞습니다.
| 항목 | 마이크로버블 | 나노버블 |
|---|---|---|
| 기포 크기 | 수십 ㎛ (측정 평균 42.6㎛) | 1㎛ 미만 (측정 평균 720nm) |
| 물의 외관 | 우유처럼 뿌옇게 | 물처럼 투명 |
| 부상 | 0.4~2.0분 만에 탁질을 띄워 분리 | 거의 떠오르지 않음 (하루 약 40cm) |
| 주요 에너지 | 부력 | 물질전달력·폭발력 |
| 펌프 용량 | 2.2kW (3HP) | 1.8kW (2.5HP) |
| 토출 유량 | 약 50L/min | 약 100L/min |
| 무게 | 약 450kg | 약 350kg |
| 대표 적용 | 녹조 제거, DAF 전처리, 유수분리 | 산소 공급, 세척·살균, 토양 세척 |
나노버블 측정 방법
1㎛ 미만 기포는 일반 입자계수기(1~1,000㎛)나 화상분석(0.7㎛ 이상)으로 보기 어려워 간접법으로 크기를 추정합니다. 자세한 측정 원리는 기포 측정·조절에서 다룹니다.
| 측정법 | 대상 | 범위·조건 |
|---|---|---|
| 화상분석법 | 크기 (직접) | 0.7㎛ 이상, 약 30분 |
| 입자계수법 | 크기·부피농도 (직접) | 1~1,000㎛, 약 5분, 온라인 측정 |
| 초음파 합체법 | 크기 (간접) | 700nm 이하, 28kHz·60W 초음파 2초 조사 후 합체 크기로 역산 |
| DO 농도법 | 크기 (간접) | 700nm 이하, 정상 상태 용존산소로 추정 — 초음파 합체법보다 신뢰성 높음 |
| 전기영동법 | 제타전위 | 기포 표면 전하 측정 |
- 초음파 합체법: 34.2㎛ 기포에 초음파를 쪼이면 약 359개가 합쳐져 243㎛로 커집니다. 합체 후 크기로 원래 기포 크기를 계산합니다.
- DO 농도법: 두꺼운 배플 혼합 챔버 3종에서 정상 상태 DO 35.9·44.8·48.0ppm, 추정 기포 크기 약 626·408·359nm를 얻었습니다.
납품 나노버블 발생장치 사양

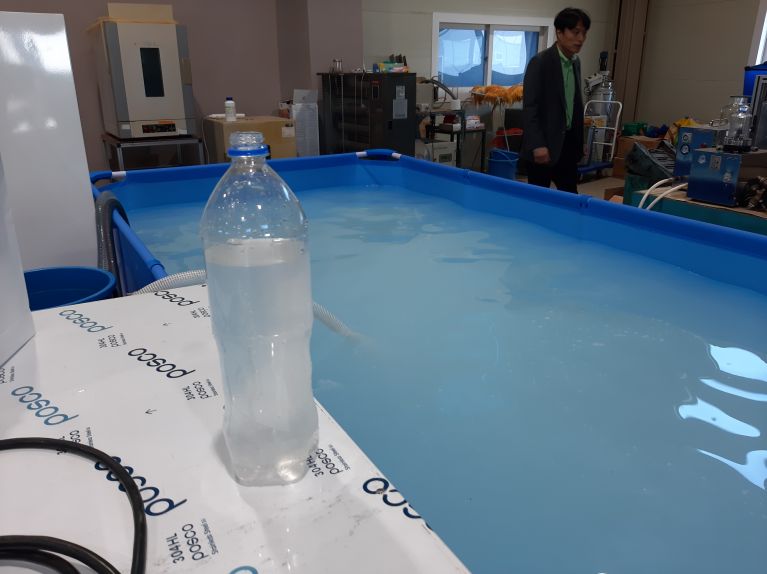

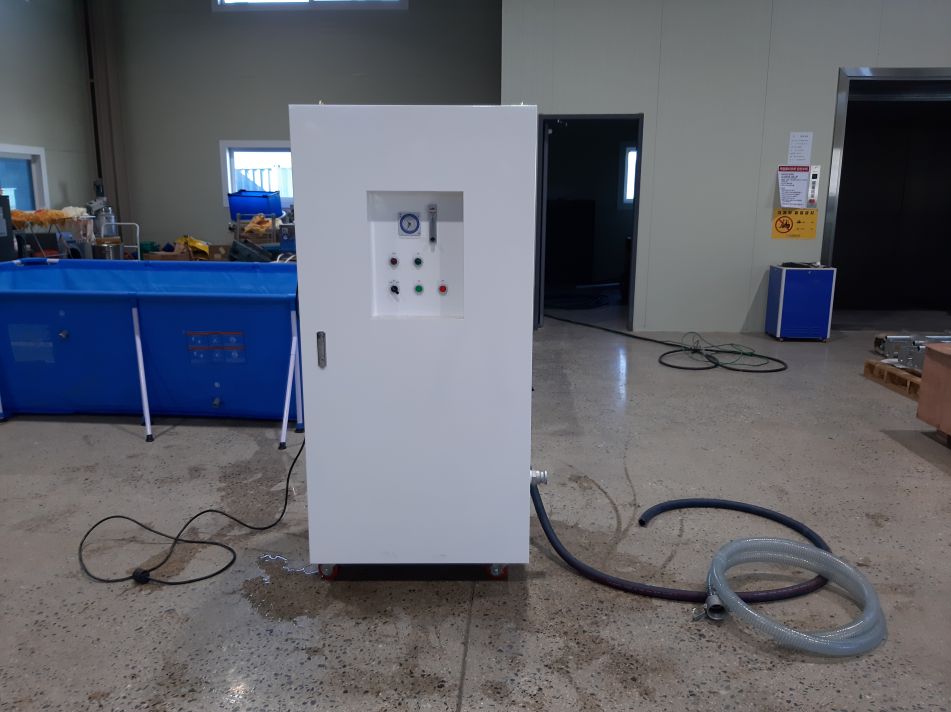

베트남 정부에 납품한 중형 나노버블 발생장치는 함체형 캐비닛에 펌프와 제어반을 내장한 이동식 장비입니다. 파일럿 테스트에서는 주입 배관을 고정하고 수조 안에 물 흐름을 만들어 기포를 순환시켰습니다. 납품 과정은 베트남 정부 납품에서 볼 수 있습니다.
| 항목 | 사양 |
|---|---|

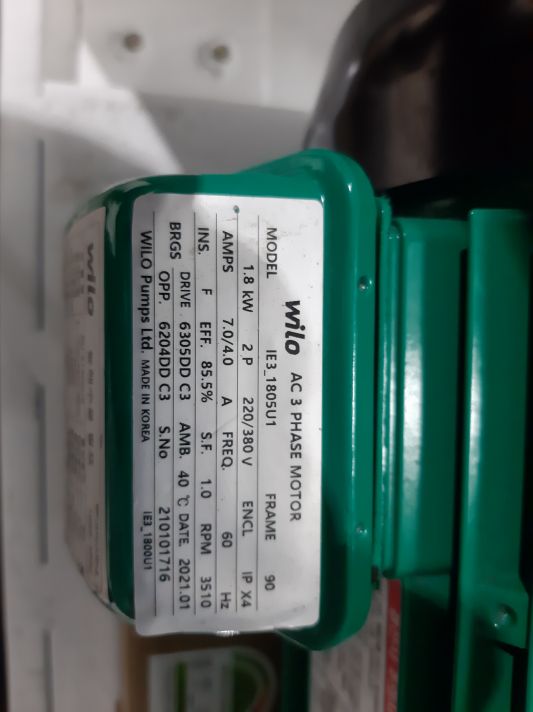

| 펌프 용량 | 1.8kW (2.5HP) |
| 토출 유량 | 약 100L/min (조건에 따라 변동) |

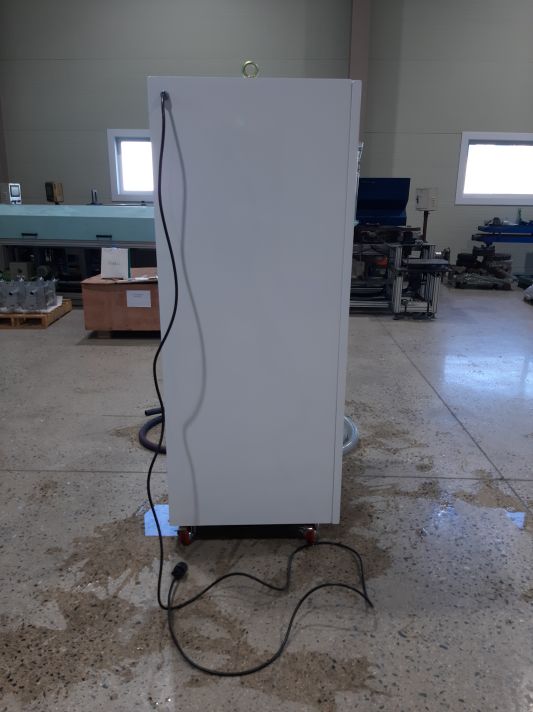

| 크기 (L×W×H) | 820 × 630 × 1660mm (바퀴·링 제외 높이 1510mm) |
| 무게 | 약 350kg |
| 흡입 배관 내경 | 38mm |
| 토출 배관 내경 | 25mm |

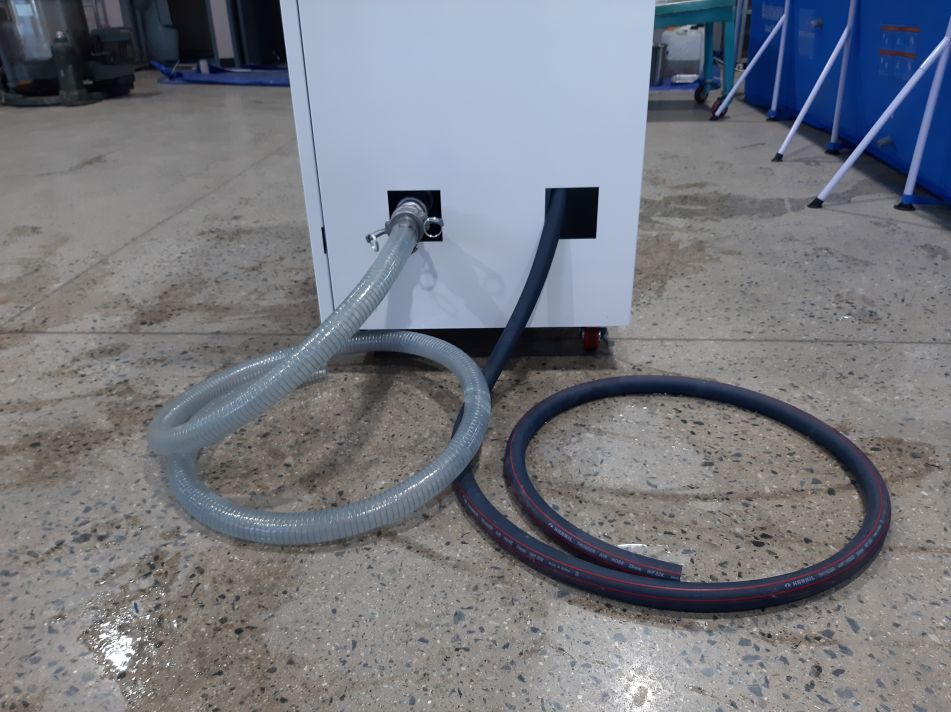

| 흡입·토출 호스 | 각 3m |
| 평균 기포 크기 (연구 측정) | 720nm |
나노버블 적용처
나노버블은 떠오르지 않는 성질과 터질 때의 폭발력을 이용합니다. 기포가 작을수록 폭발력이 커집니다.
자주 묻는 질문
나노버블은 크기가 얼마나 작은 기포인가요?
나노버블은 지름 1㎛ 미만의 기포로, 기포 크기 연구 자료에서는 약 700~1,000nm 영역의 서브마이크론 기포로 분류합니다. 나루환경기술이 베트남에 납품한 나노버블 발생장치는 연구 측정 평균 720nm였습니다. 마이크로버블(수십 ㎛)보다 수십 배 작아 물이 뿌옇게 변하지 않고 투명하게 보입니다.
나노버블은 물속에 얼마나 오래 머무나요?
약 500nm 나노버블은 하루에 약 40cm만 떠오를 만큼 오래 머뭅니다. 상승 속도는 4.58×10⁻⁷m/s로 계산되며, 수십 ㎛ 마이크로버블이 수 분 안에 수면으로 올라오는 것과 대조적입니다. 물속 체류 시간이 길어 산소·오존 같은 기체를 녹이고 오염물질과 접촉하는 시간이 늘어납니다.
나노버블로 용존산소를 얼마나 높일 수 있나요?
공기를 쓰면 용존산소를 약 45ppm, 순산소를 쓰면 약 90ppm까지 높일 수 있습니다. 같은 공기량을 500nm 기포로 만들면 50㎛ 기포보다 개수가 100만 배, 표면적이 1만 배 많아 기체 전달이 빨라지기 때문입니다. 두꺼운 배플 혼합 챔버 실험에서는 정상 상태 DO가 35.9~48.0ppm으로 측정되었습니다.
눈에 보이지 않는 나노버블은 어떻게 측정하나요?
1㎛ 미만 기포는 간접 측정법인 초음파 합체법과 DO 농도법으로 측정합니다. 초음파 합체법은 28kHz, 60W 초음파를 2초 쪼여 기포를 합친 뒤 커진 크기로 원래 크기를 역산하고, DO 농도법은 정상 상태 용존산소로 크기를 추정합니다. 두 방법으로 약 359~655nm 기포를 확인했으며 DO 농도법이 더 신뢰성이 높습니다.
나노버블 발생장치의 전력과 처리 유량은 어떻게 되나요?

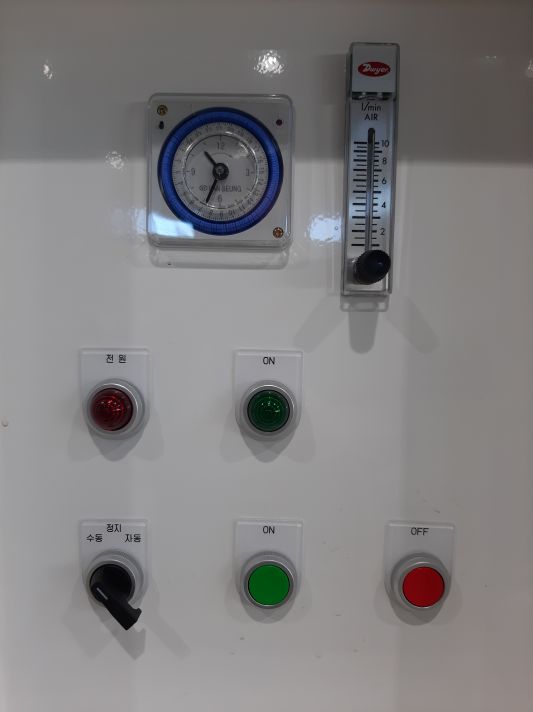

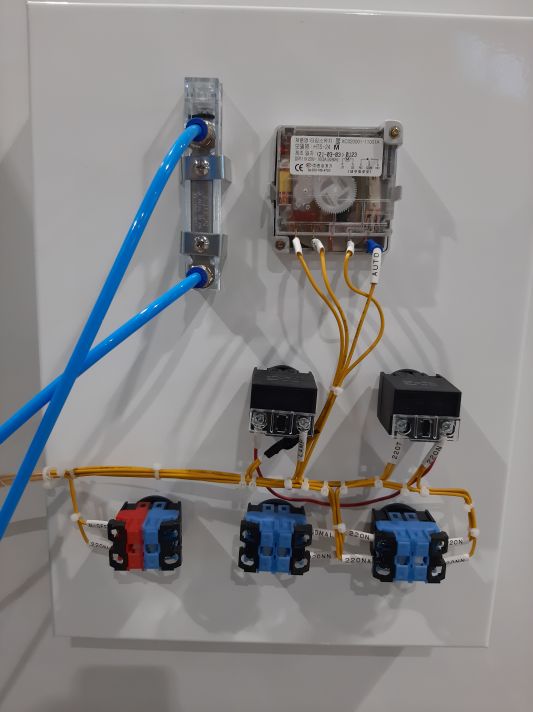

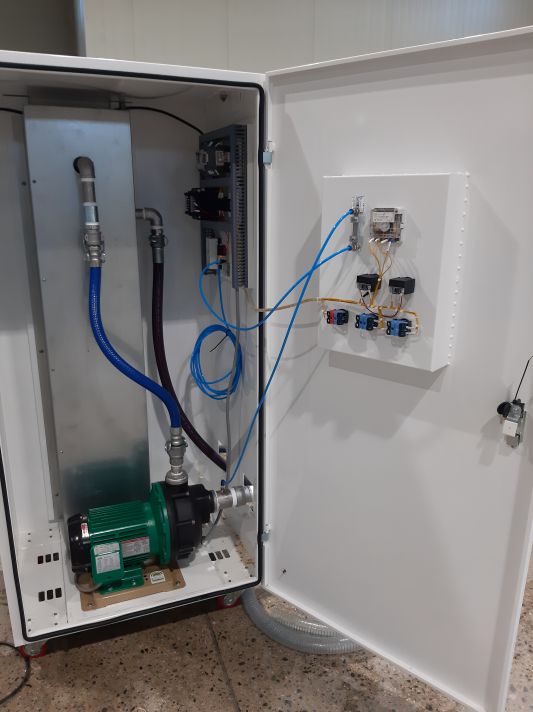

베트남 정부에 납품한 중형 나노버블 발생장치는 1.8kW(2.5HP) 펌프로 약 100L/min을 토출합니다. 크기는 820×630×1660mm, 무게 약 350kg이며 흡입 배관 내경 38mm, 토출 배관 내경 25mm입니다. 바퀴 달린 함체형 캐비닛에 펌프, 유량계, 압력계, 제어 스위치를 넣어 현장에서 이동하며 운전할 수 있습니다.
나노버블은 어디에 쓰이나요?
나노버블은 떠오르지 않고 오래 머무는 성질 덕분에 산소 공급, 세척, 살균, 토양 정화에 쓰입니다. 양식장·수조차량·어항 산소 공급, 수경재배, 오존 고도산화, 혐기 퇴적물 개선에 활용하며, 유류오염토양 세척 공정에서는 1차 처리로 TPH를 83% 제거했습니다. 기포가 작을수록 터질 때의 폭발력이 커지는 점을 세척·소독에 이용합니다.
